Труба для каркаса лестницы

Лестница из профильной трубы

Выполненная из стального профиля межэтажная лестница является популярной конструкцией с многочисленными преимуществами. Обычно ее устанавливают профессионалы, что гарантирует высокий уровень безопасности, стойкость к любым нагрузкам, удобство во время спуска или подъема.

Некоторые думают, что могут самостоятельно изготовить профильный каркас для лестницы и остальные детали конструкции. Производство таких изделий требует специфических знаний, поэтому монтаж лучше доверить специалистам. Но при наличии определенных навыков, опыта в использовании необходимого инструмента можно будет изготовить своими руками каркас из профиля для лестницы.
ООО "Сити строй" работает на территории г. Москвы уже 9 лет.
Мы производственная компания, Мы оказываем следующие виды услуг:
- проектирование антресольных этажей, разработка АР, КМ, КМД
-изготовление и монтаж антресольных этажей.
- покраска изделий (грунт, эмаль, порошок, цинкование)
-изготовление лестниц и ограждений для жилых и коммерческих помещений
- демонтажные работы (стены, пол)
- бетонные работы (заливка антресольных этажей бетоном, легким бетоном, укладка фанеры)

Основные параметры

У лестниц из профильных труб есть много плюсов в сравнении с металлическими и деревянными аналогами. К их преимуществам относят:

  • Экономию средств на ремонтные и строительные работы.
  • Длительный срок эксплуатации благодаря правильной сборке и установке конструкции.
  • Сочетание с другими материалами по техническим и эксплуатационным показателям, сочетаемости с любым интерьером.
  • Оперативность производства и установки деталей.
  • Возможность строительства на любом этапе готовности объекта.
  • Прочность стального профиля.

Перед выполнением расчетов следует определить, какие труба B408:B417 имеет размеры. В первую очередь нужно помнить, что для небольшой обычной лестницы с двумя косоурами не подойдет профиль с очень тонкими или толстыми стенками. Из-за очень толстого металла конструкция получится очень тяжелой, а из тонкого профиля наоборот, достаточно ненадежной.

Для верного выбора показателей следует учесть данные из таблицы, при этом длина марша будет определяться между точками опоры. Можно установить дополнительные усиления в виде опирающихся на пол и косоур стоек. Это позволит уменьшить свободную длину пролета.
Длина лестничного марша в см 100 200 300 400 500 600
Параметры сечения трубы, толщина металла в см Предельные нагрузки в тн
5*2,5*0,2 68,4 16,7 6,9 3,4 1,6 0,6
6*4*0,2 125,5 30,8 13 6,6 3,5 1,7
8*4*0,2 191,1 47,1 20,2 10,5 5,8 3,1
8*4*0,3 276,2 65,8 28,1 14,6 8,1 4,3
8*6*0,3 358,3 88,4 38,0 19,9 11,2 6,2
10*5*0,4 548,9 135,7 58,5 30,9 17,6 10,1
Но параметры профильной трубы для каркаса лестницы следует подбирать после того, как будет определена конструкция и основные характеристики. Также следует выполнить необходимые расчеты и составить чертежи.

Для производства лестницы потребуется несколько показателей:

  • Число маршей.
  • Высоту всей конструкции или каждого марша.
  • Угол наклона. Такой показатель должен быть схожим по всей длине лестницы
  • Тип монтажа маршей (с помощью забежных ступеней или площадки).
  • Высоту, ширину и число ступеней.
  • Периметр проема в перекрытии.

На основании полученных данных и чертежей определяется количество нужного материала. В каждом случае показатели могут отличаться из-за разной площади, высоты потолков. Поэтому для каждого объекта проводятся индивидуальные замеры.

Параметры проема потолка определяются в зависимости от угла наклона верхнего марша. Такой проем будет начинаться от точки, где расстояние между потолком и ступенями будет 200 см. Угол уклона марша определяется высотой подъема и отведенной для постройки площадью.

Сборка лестницы может проводиться из двух параллельных швеллера, между которыми приваривается металлический уголок, однако от нагрузок конструкция может деформироваться. Поэтому достойной альтернативой является профиль для лестницы на металлическом каркасе. Из профильных труб можно создавать любые лестничные конструкции, в том числе стационарные варианты с несколькими маршами, винтовидные и приставные. Углы и изгибы поворотов не будут иметь решающего значения. Материал можно сочетать со стеклом, древесиной или пластиком.

С помощью современных технологий профиль лестниц можно окрашивать в разные оттенки. Но для металла чаще применяют серебро, золото и черный оттенок с вкраплениями металлика.

Во время сборки не играет особой роли сложность каркаса, так как в основном все работы будут выполнены во время подготовки.

Для снижения массы профильной системы могут применяться вставки из керамики, камня, стекла иди древесины. Наклон ступеней может быть 1:2 или 1:2,5. У наиболее оптимальной конструкции должно быть не более 18 ступенек. В помещениях с высокими потолками конструкция может оснащаться площадкой между двумя маршами.

Для удобства передвижения по лестнице в каждом марше следует проектировать нечетное число ступеней шириной 30 см. чем меньше будет угол наклона, тем шире проступи. Высота ступеней равна 15-21 см.

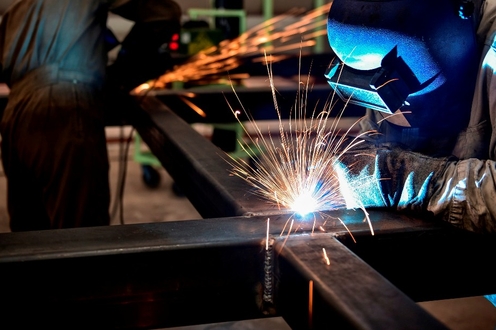

Все работы связанные с монтажем металлических конструкций мы производим своими силами
Доступные цены,
Гарантия на работы 10 лет.
Предоставление сертификатов и закрывающий документов (Кс1, КС2)
Сами производим и сами монтируем.
Работа напрямую с производителем.
межэтажное перекрытие в квартире
монтаж антресольного этажа

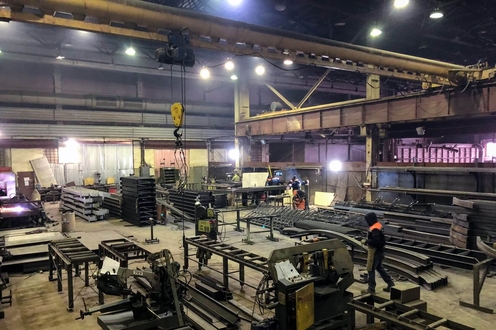

цех по производству антресольных этажей
Проектирование антресольных этажей
Профессиональное проектирование
Имеем разрешительную документацию на проведение проектных работ (СРО).
Разрабатываем документацию для УК и МЖИ, 3D визуализация, дизайн- проектирование.
Проведение всех строительных работ своими силами.
Делаем антресольный этаж под ключ.

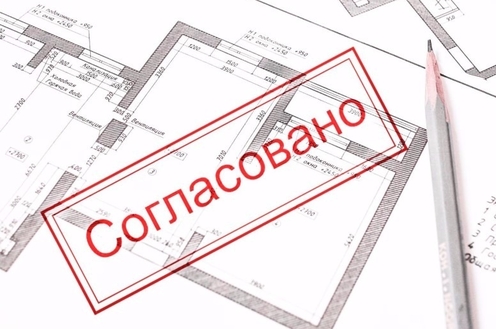

Наши инженера возьмут на себя работы по согласованию
с УК и МЖИ.
Наши инженера возьмут на себя работы по согласованию
с УК и МЖИ.
Нужно согласование
с УК и МЖИ

Работая с нашей компанией, Вы получаете ряд преимуществ.

Выбор профиля для лестницы и его возможности

Для лестничных маршей могут применяться разные каркасы из профильных труб. У них есть значительные отличия. Низким по стоимости будет вариант, где профильная труба используется для каркаса на центральном косоуре. Такое решение может выполняться в виде ломаного косоура или прямого, произведенного из цельного профиля.

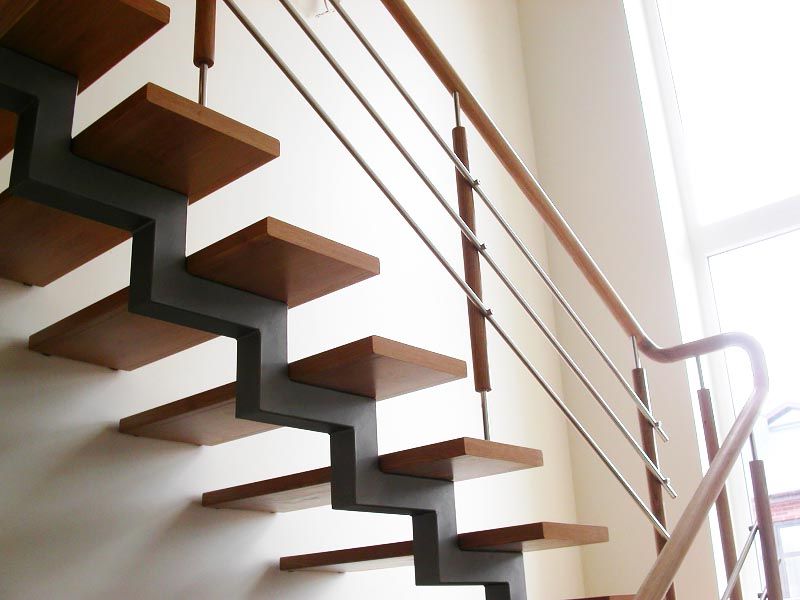

Более сложным в получении является ломаный косоур, сборка которого проводится из отдельных отрезков трубы, которые были обрезаны под углом 90 градусов и соединены сваркой. После этого на каждой горизонтальной поверхности косоура крепится монтажная площадка, для которой применяется листовой металл толщиной 3-4 мм. На такой пластине крепятся доски проступей с помощью саморезов. Для этого подойдет профильный каркас для монтажа лестницы с сечением 80*60 мм.

Другим вариантом центрального косоура является одна труба сечением 100*50 мм, которую срезают под определенным углом по торцам. После этого к торцевым деталям приваривают ножки или пластинки для фиксации косоура с полом и перекрытием.

На трубе-косоуре делают разметку, на основании которой привариваются подставки для монтажа проступей. В состав подставок входит ножка, отрезок профиля со срезанными под определенным углом торцами. К последним приваривают «подошвы».

Как правило, для изготовления массивных конструкций применяется металл. В состав такой лестницы будут входить прямые косоуры с навариваемыми каркасами для ступеней. В качестве основы применяется труба 10*5 см и 8*6 см, а каркас ступеней получают из уголка с полками или профиля 2,5*2,5 см. В верхней и нижней области каркаса приваривают подставки из металлических листов.

Более сложным решением является установка ломаной конструкции из профильных труб для каркаса лестницы. В ее состав входит два косоура, которые могут скрепляться перемычками.

Особенности работы с профильной трубой для каркаса лестницы

Каркас из любого профиля для лестницы будет прочным. Но у металла есть определенный предел. При соблюдении определенных правил можно будет избежать трудностей во время работы с профилем для лестницы на металлическом каркасе.
В начале любой работы составляются изображения и расчеты, с помощью которых будет определено количество материала для изготовления несущих деталей, оснований для ступенек. Также учитываются другие материалы. Также нужно будет приготовить инструмент, в том числе сварочный аппарат с электродами, болгарку, перфоратор, молоток и маркеры. На данном этапе проводится разметка и резка металла с учетом планируемых размеров.

Подготовительные работы

Сборка лестницы

Во время сборки важно провести правильную сборку несущих балок. На них будет вся нагрузка от конструкции и передвигающихся людей. Простая конструкция будет собираться в следующей последовательности:

Некоторые специалисты рекомендуют оставлять между стеной и лестницей щель для наклейки обоев или других материалов. При этом желательно дополнительно укрепить конструкцию, забив в стенку 3 отрезка арматуры под главной несущей трубой. Затем конструкцию следует подварить.

Для внешней стойки подойдет металлическая труба, на низ которой наваривается площадка, которая также крепилась к оконечностям швеллеров. Верх срезается под уклон балки и подваривается. Такой способ гарантирует отсутствие вибрации.

В качестве каркаса используется труба диаметром 60 мм. Основные этапы его производства:

  • Определение характеристик ступеней.
  • Монтаж трубы.
  • Приваривание уголков к трубе.
  • Установка перил при необходимости.

Также можно изготовить маршевую лестницу из опорной рамы, на которую приваривается каркас из ступенек. Его располагают поверх швеллера или внутри рамы. В первом случае уголки крепятся к верхней полке швеллера, а во втором уголки крепятся к наклонным балкам. К ним фиксируются остальные элементы каркаса.
Гнутый монокосоур
Консольная лестница

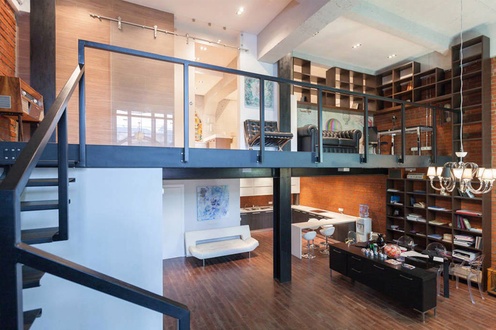

Лестница лофт из швеллера
Открытый каркас лестницы из профильной трубы

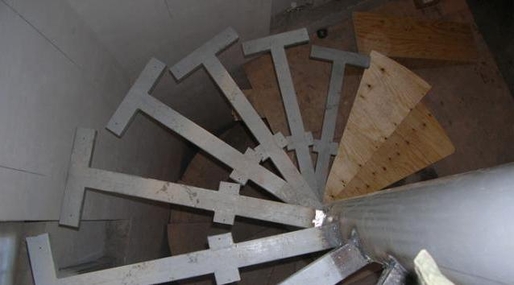

Винтовая лестница
Лестница из двутавра
Открытый каркас лестницы из листа
Классическая лестница под полной обшивкой

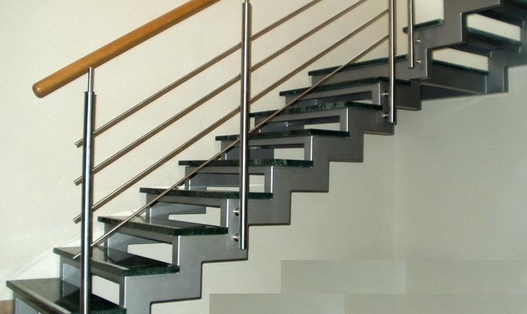

Монокосоур из листовой стали
Лестница на монокосоуре, центральный косоур труба

Лестницы которые мы делаем

МОНОКОСОУР ИЗ ЛИСТОВО СТАЛИ

МОНОКОСОУРНАЯ
НА ТРУБЕ

LOFT
ИЗ ШВЕЛЛЕРА

ОТКРЫТАЯ ЛЕСТНИЦА НА ТРУБЕ

 ЛЕСТНИЦА КОНСОЛЬНОГО ТИПА

ГНУТЫЙ МОНОКОСОУР

ВИНТОВАЯ
ЛЕСТНИЦА

В СТИЛЕ ЛОФТ ИЗ ДВУТАВРА

ОТКРЫТОГО ТИПА НА ЛИСТЕ

КЛАССИЧЕСКИЕ ЛЕСТНИЦЫ ПОД ОБШИКОЙ

Разновидности лестниц из профильной трубы

Используя трубы для каркаса лестницы, мы можем изготовить любую конструкцию. Чтобы в этом убедиться, можно ознакомиться со всеми проектами в каталоге.

Маршевая лестница

В состав маршевой лестницы может входить один или несколько пролетов, соединяющихся между собой, забежными ступенями или переходной площадкой. Выбор конструкции осуществляется с учетом площади здания, где планируется установка.

Состоящая из одного марша лестница часто монтируется в просторном помещении. Для малогабаритных комнат нужно будет применять большой угол крутизны. Часто такой способ приходится использовать для обустройства лестничного перехода в подвал или на чердак.

Выполненная в двухэтажном доме одномаршевая конструкция обеспечит рациональное пользование подлестничного пространства. Под ним можно будет установить кладовую или шкаф, небольшой санузел. Также одномаршевые лестницы могут применяться для входа в дом с высоким цоколем. При этом марш будет отличаться небольшим углом наклона и высотой.

Двухмаршевый вариант часто монтируется на лестничной клетке или в жилом помещении, если позволяет площадь для установки межэтажного перехода.

Для экономии пространства профильная труба для каркаса лестницы может устанавливаться вдоль стен, сходящихся в угол. Готовые марши перпендикулярны друг другу, поэтому под такой лестницей можно будет обустраивать небольшое помещение для складирования.

В системах большой длины, где есть не менее 2 маршей, часто на поворотах устанавливаются площадки, делающие каркас прочным.

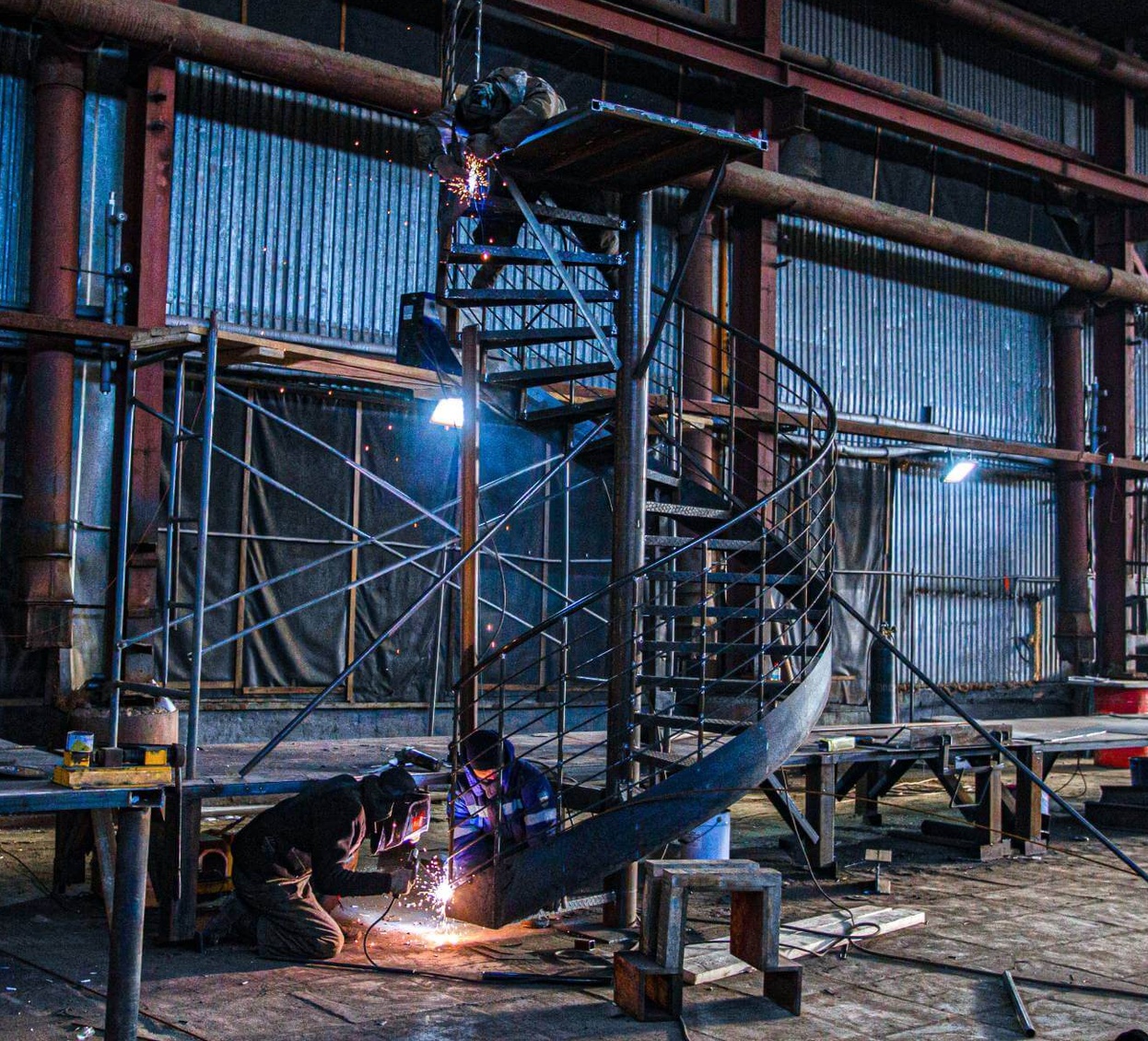

Винтовая лестница

Винтовая лестница считается компактной конструкцией, занимает минимальный объем полезной площади. Поэтому профильную трубу для каркаса лестницы можно установить на площади 150*150 см. Такая конструкция будет смотреться стильно и необычно, но из-за ее компактных размеров есть некоторые недостатки. В первую очередь это касается невозможностью транспортировки массивной техники или предметов. Устанавливают винтовые лестницы только при острой необходимости, когда из-за небольшой площади не получается устанавливать другие решения. Но такая конструкция может монтироваться как дополнительная с декоративными функциями. Для поднятия крупных грузов в этом случае будет использоваться маршевая лестница.

Для просторных помещений наши специалисты могут предложить другой вариант – установку поворотной лестницы. После ее возведения не нужно будет ставить прямую конструкцию. У поворотной лестницы у всех ступеней одинаковый размер, поэтому по ней легко перемещаться на второй этаж. Перед монтажными работами нужно будет провести сложные расчеты, поэтому реализацию такой идеи лучше доверить профессионалам.

Поверх металла можно установить поручни из дерева, используя элементы ковки. Окрашивание выполняется молотковой краской.
